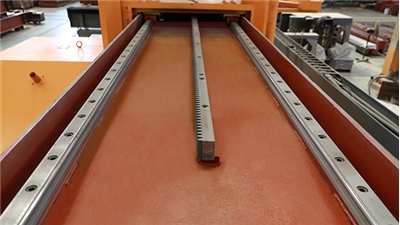

1、大梁采用外模钢板+工业级钢筋混凝土结构,左右行走采用进口直线导轨导向,行走更灵活、切割的板材平整度好。
2、前后行走采用行轮导向+齿轮齿条驱动,辅以超高精度旋转编码器进行分片,分片精度更高。
3、主轴箱主轴采用42CrMo优质合金钢和皮带轮的柔性联接传动,轴承温升低,使用寿命长。

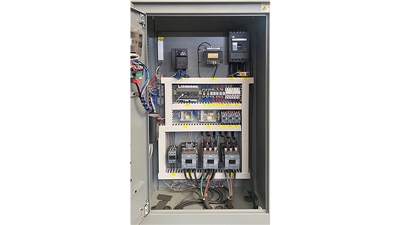

4、独自研发的控制系统,标配西门子电气元器件,整机电控性能好,切割效率高。

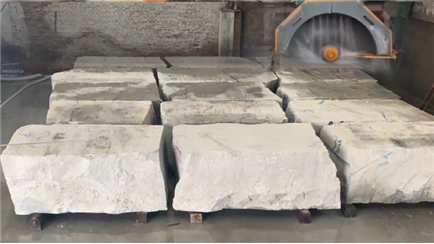

5、采用新型塔式挂法26-32片,日产量(以黄金麻为例)可达500-600平方左右。
名称 | Appellation | Unit | GS-26P/32P | ||
横梁 | Crossbeam | mm | 9500 | 10500 | 11500 |
边梁 | Sidebeam | mm | 7000-11500(钢件 Steel Part Type) | ||
锯片直径 | Max.blade diameter | mm | Φ1800/2000/2200/2500 | Φ1800/2000/2200/2500 | Φ1800/2000/2200/2500 |
左右行程 | Left-right stroke | mm | 5500/5300/5100/4800 | 6500/6300/6100/5800 | 7500/7300/7100/6800 |
前后行程 | Forward-backward stroke | mm |
7000边梁 - 行程4700 9500边梁 - 行程7200 10500边梁 - 行程8200 11500边梁 - 行程9200 |
||
最多锯片数量 | Max.blade number | pcs | 26-32 | ||
最大升降行程 | Max.lifting stroke | mm | 1400 | ||
耗水量 | Water consumption | m³/h | 20 | ||
主电机功率 | Power of main motor(optional) | kw | 110(可选配永磁电机 Optional permanent magnet motor) | ||
总功率 | Total power | kw | 126 | ||
外形尺寸(长×高) | Dimension(L×H) | mm | 11000×4200 | 12000×4200 | 13000×4200 |
重量 | Weight | kg | 32000 | 33000 | 34000 |
